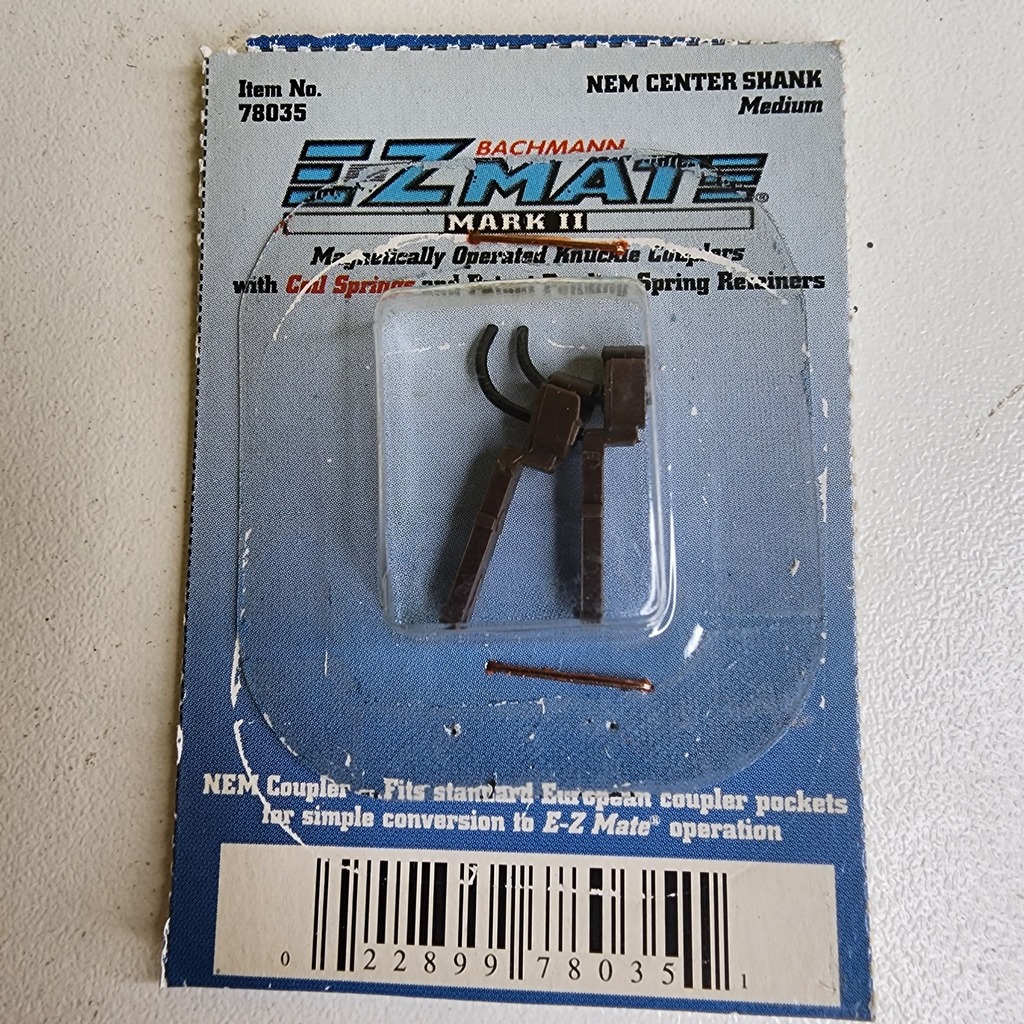

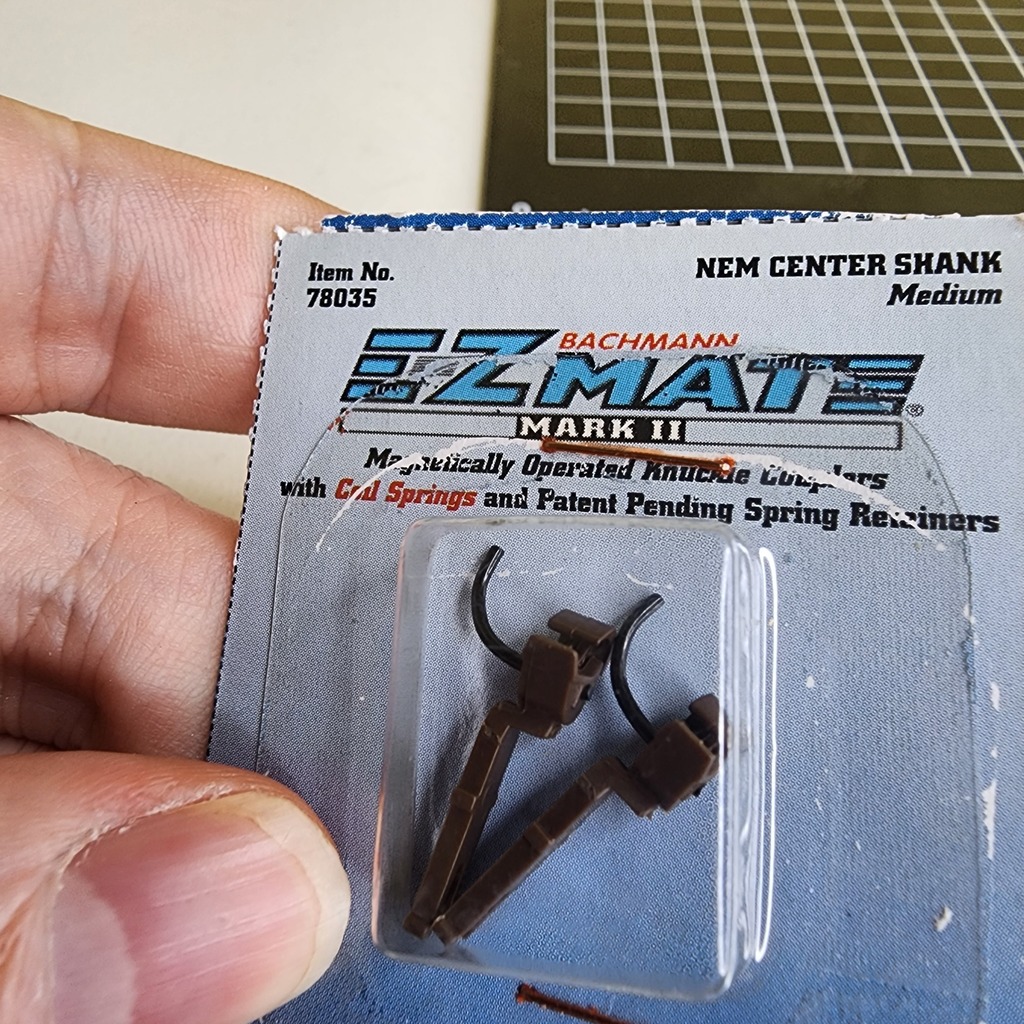

Como nas fotos

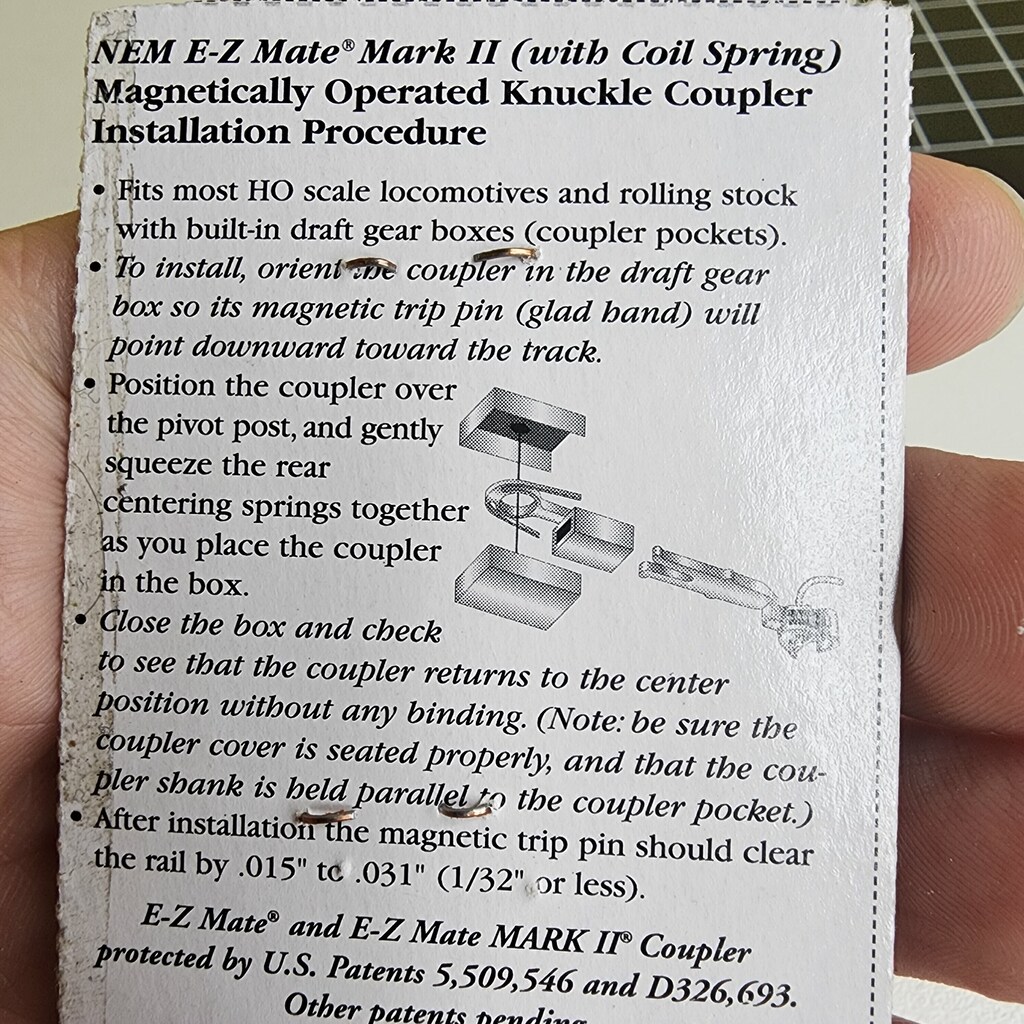

NEM E-Z Mate Mark II (com mola helicoidal)
Acoplador articulado operado magneticamente
Procedimento de instalação
Adapta-se à maioria das locomotivas e material rodante de escala HO
com caixas de engrenagens de tração integradas (bolsas de acoplador)
Para instalar, oriente um acoplador na engrenagem de tração
caixa SO sua viagem magnética þin (banda feliz) irá
aponte para baixo em direção à pista.
Posicione o acoplador
o pivô e suavemente
aperte a traseira
centralizando as molas juntas
conforme você coloca o acoplador
na caixa.
Feche a caixa e marque
para ver que o acoplador retorna ao centro
posição sem qualquer ligação. (Nota: certifique-se de que o
a tampa do acoplador está encaixada corretamente e que o
a haste mais simples é mantida paralela ao alojamento do acoplador.)
Após a instalação, o pino de disparo magnético deve ficar livre
do trilho em 0,015" tc 0,031" (1/32" ou menos).
Acoplador IP EZ Mate e EZ, Mate MARK
protegido pelas patentes dos EUA 5.509.546 e D326.693.
